产品详细介绍

京真彩科创 LED显示屏产品的竟争优势


LED面罩设计LED面罩设计关机状态


黑灯+面罩设计

超大视角

采用高端S-PWM 驱动IC

使用板对板设计(即硬连接)

真正无缝拼接技术

屏体超轻、超薄、省空间

易维护

LED显示屏模组介绍


黑灯+面罩设计

LED显示屏模组介绍1 LED显示屏模组介绍2

使用1010的黑灯+黑色面罩,提高LED屏的对比度,使其在较暗情况下不会因为反光等其他因素影响低灰显示,增强LED的视觉效果;同行在小间距方面,因技术限制,多为不使用面罩,使其在较暗情况下因反光等其他因素影响低灰显示,视觉效果差;


160度超大视




LED显示屏160度大视角




加大LED显示屏的可视范围,实现任意角度随意观看。


采用高端S-PWM 驱动IC,实现高刷,高灰

    设计使用专门针对高刷新屏的S-PWM,该IC内部带有自刷新电路,在相同电路条件下可以大幅提高显示的刷新值和灰度效果,可以适用于电视台、舞台等对灰度和刷新效果要求较高场所。



高刷新

LED显示屏高刷新LED显示屏高刷新对比



高灰

LED显示屏高灰LED显示屏高灰对比

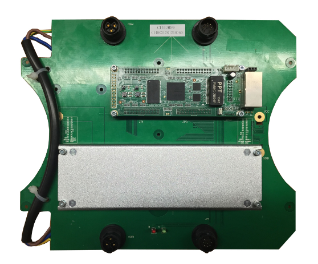

使用板对板设计(即硬连接)

LED显示屏即硬联接


      整个内部采用板对板设计,灯板,转接板,系统卡均采用接插件连接(即硬连接方式),容易拆卸,美观大方且降低因排线等引起的故障,大大降低显示屏的故障率。



真正无缝拼接技术

LED显示屏无缝拼接

LED 屏幕可以任意方向、任意尺寸、任意造型拼接;相较于背投及液晶的拼接,不会存在单元间亮度差异或拼接黑缝,呈现完美视觉效果;精致的单元结构,保证了点间距的一致性;画面均匀一致,无分隔,无黑线,不存在遗漏信息的情况,实现真正无缝拼接屏。

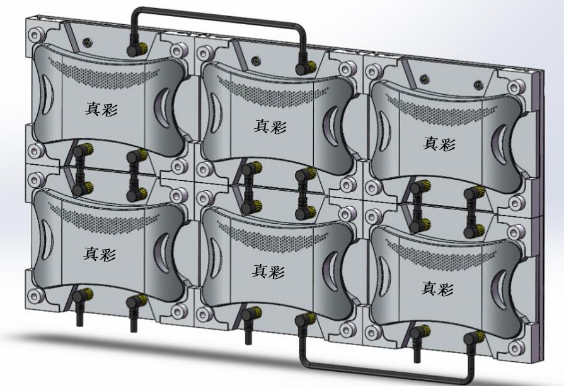

屏体超轻、超薄、省空间


LED显示屏屏体

LED 显示屏与背投相比优势在于其后部维修空间小,一般在0.8m 以内,可以适合嵌入在现有的墙体上,不用改变房屋结构。




易维护

易维护是整个设计的考虑重点,整个箱体内部均采用一种规格的螺丝,使用一种工具即可轻易的取下模组,转接卡,电源等。




产品设计方向

产品设计发展方向:低亮、高灰、列共阳,行共阴,波长调整,结构调整,全面提升显示屏的显示效果,降低显示屏功耗,整屏均匀性更佳,安装维护更简便;





产品适用范围广

适用:监控指挥中心,广播电视台,高级会议室,电影院,商场,酒店,专卖店等场所。















技术指标:


模块组成

像素间距

1.667

1.923

2.5

3

像素结构

SMD1010(0707)

SMD1010(0707)

SMD2121(1010)

SMD2121(1010)

模块分辨率(W×H

120×180

104×156

96×96

64×64

模块尺寸(mm

200W)×300H

200W)×300H

240W)×240H

192W)×192H

模块重量(kg

0.35

0.35

0.33

0.31

模块最大功耗(W

50

50

50

50

箱体组成

模块组成(W×H

2×1

2×1

2×2

3×3

模组分辨率(W×H

240×180

208×156

192×192

192×192

箱体尺寸(mm

400W)×300H)×66D

400W)×300H)×66D

480W)×480H)×70D

576W)×576H)×75D

箱体面积(m2

0.12

0.12

0.2304

0.331776

箱体重量(kg

4.6

4.6

11

15

像素密度(点/m2

360000

270420

160000

111111

模组平整度(mm

0.2

维护方式

后维护

结构形成

压铸铝

光学参数

单点亮度校正

单点色度校正

色温(K

3200—9300可调

视角(水平/垂直°)

±80

发光点中心距偏差

<3%

亮度/色度均匀性

97%

对比度

4000:1

白平衡亮度(nits

700色温6500K

1200色温6500K

电气参数

峰值功耗W/箱体;W/m2

1201000

2001000

4001200

平均功耗W/箱体;W/m2

29240

40400

120400

供电要求

AC90~264V,频率47-63Hz

安全特性

GB4943/EN60950

处理性能

换帧频率(Hz

50&60

输入视频位数

8位,10

显示灰阶数量

256

模组自带掉电存储功能

保存亮度、色度校正数据,模组参数

灰度级别

16384

刷新率(Hz

2000

颜色处理位数

16bit

驱动方式

恒流驱动,30

恒流驱动,26

恒流驱动,24

恒流驱动,32

使用参数

寿命典型值(hrs

50000H

工作温/湿度范围(℃/RH

-10 –40  / 10%-80%RH(无结露)

存储温/湿度范围(℃/RH

-20– 60  / 10%-85%RH(无结露)

适用标准

CCCTUV-CEETL等依测试标准
